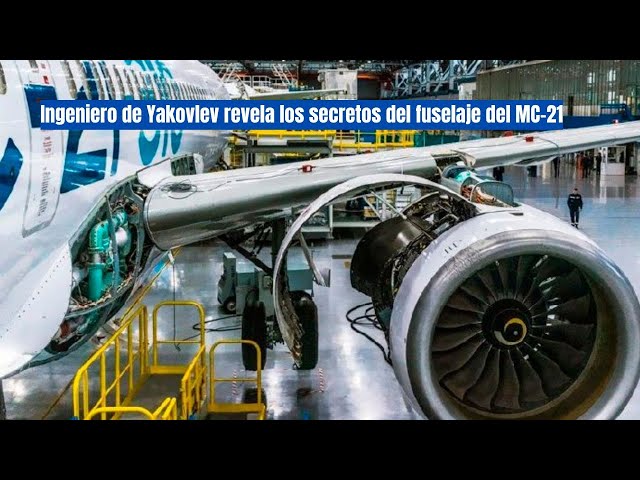

Dentro del MC-21: Una mirada al fuselaje
3K views
Nov 2, 2024
Este video explora el diseño y la construcción del fuselaje del MC-21, un componente clave del nuevo avión de fabricación rusa. Un ingeniero de Yakovlev proporciona información sobre la tecnología innovadora y los materiales utilizados en su construcción, destacando el enfoque de la aeronave en la comodidad de los pasajeros y la eficiencia de combustible. #mc21 #fuselaje ¿Qué materiales se utilizan en el fuselaje del MC-21? ¿Cómo se compara el fuselaje del MC-21 con otras aeronaves de su clase? ¿Cuáles son las ventajas del diseño del fuselaje del MC-21? ¿Cómo ha sido afectado el fuselaje del MC-21 por las sanciones occidentales? ¿Cuál es el futuro del fuselaje del MC-21? Be a Member for exclusive privileges - https://www.youtube.com/channel/UCviEFTf1xIPKsjmyF_zvFug/join
View Video Transcript
0:01
Hola queridos suscriptores hoy volvemos
0:04
a ustedes con la continuación de la
0:06
sección del diccionario de jao lev donde
0:08
los que crearon y probaron nuestros
0:10
aviones con palabras simples nos
0:12
hablarán de sus diversos sistemas hoy
0:15
vamos a aprender Qué son las cubiertas
0:17
superiores e inferiores armaduras
0:20
largueros y mucho más por qué estás
0:23
volando Hola a todos Mi nombre es andrey
0:25
y Hoy les voy a contar el fuselaje del
0:27
avión ruso ms21
0:30
el significado principal del fuselaje es
0:32
la colocación de la carga útil de los
0:34
pasajeros de carga también hay sistemas
0:37
eléctricos hidráulicos neumáticos y
0:39
otros dentro del fuselaje las alas están
0:42
fijadas en el
0:44
fuselaje
0:46
plumas a veces el motor y otras unidades
0:50
como el chasis el tamaño y la forma del
0:52
fuselaje dependen del tipo de carga Útil
0:55
es convencional dividir el fuselaje en
0:57
partes componentes nariz sección central
1:00
y cola la geometría del fuselaje traza
1:04
una línea recta respecto a la base
1:06
conocida como línea
1:09
horizontal la segunda parte de un avión
1:11
de pasajeros se divide en al menos dos
1:14
secciones la cabina de pasajeros en la
1:17
parte superior donde los pasajeros se
1:20
sientan y guardan equipaje de mano y la
1:22
bodega de carga en la parte inferior en
1:25
aeronaves muy grandes hay más de una
1:28
cubierta de pasajeros y la sección
1:30
transversal del fuselaje no es circular
1:32
por lo que se describe geométricamente
1:35
usando un diámetro
1:36
equivalente el diámetro del círculo cuyo
1:39
área es igual al de los muebles es la
1:41
confluencia máxima del
1:42
fuselaje su alargamiento se utiliza como
1:45
parámetro relativo pero la relación
1:47
entre el fuselaje k y el diámetro de
1:49
valencia destaca el alargamiento de la
1:51
cola central y el nariz del fuselaje en
1:54
general la longitud del fuselaje se
1:57
determina en función de la capacidad
1:59
máxima de
2:00
pasajeros es esencial distribuir
2:02
uniformemente las salidas de emergencia
2:05
en la cabina para que los pasajeros
2:07
puedan evacuar en 90 segundos en caso de
2:10
emergencia según medidas de seguridad
2:12
verificadas por pruebas de certificación
2:15
completas Hablemos del diseño del
2:17
fuselaje que trabaja en las curvas de
2:19
los planos vertical y horizontal en la
2:22
gran mayoría de los casos la inclinación
2:24
se considera como un banco apoyado sobre
2:26
un soporte que es el conjunto de
2:28
sujeción del ala Entonces qué cargas
2:31
soporta el fuselaje proviene
2:32
principalmente del flujo de aire o de la
2:34
carga aerodinámica que se distribuye
2:36
uniformemente por toda la superficie del
2:38
fuselaje y puede alcanzar grandes
2:40
valores en las partes sobresalientes el
2:43
carenado se fabrica en un lugar como
2:45
este la carga de la unidad de ala
2:47
adicional y a veces de la cola de la
2:49
unidad de potencia la publicación se
2:52
fija al motor y se considera que es la
2:54
respuesta del soporte al conjunto de
2:57
sujeción la carga proviene del peso de
2:59
de la carga útil ubicada en el interior
3:02
del
3:03
fuselaje además dado que el avión vuela
3:06
a una altitud de 12000 m y más los
3:10
pasajeros no pueden estar allí sin
3:12
protección debido a la baja presión
3:15
atmosférica
3:18
Entonces cuando el fuselaje Está inflado
3:21
también hay una carga térmica o una
3:23
carga de calentamiento si el avión vuela
3:25
a velocidades muy
3:27
altas para todas las combinaciones de
3:30
estas cargas se debe asegurar un peso
3:32
mínimo y una resistencia adecuada de la
3:35
estructura para ello los diseñadores
3:37
utilizan soluciones técnicas
3:39
especializadas y variadas esquema
3:42
Dinámico estructural del fuselaje la
3:44
forma del fuselaje se selecciona
3:46
cuidadosamente en el diseño aerodinámico
3:48
de la aeronave en cualquier caso el
3:51
fuselaje tiene la mayor superficie y
3:53
hace una cierta contribución a la
3:55
resistencia de la
3:56
aeronave si el nariz del fuselaje está
3:58
diseñado correct amente es más
4:01
conveniente transmitirle una forma
4:03
aerodinámica mientras que la necesidad
4:05
de proporcionar el ángulo de visión
4:07
deseado desde la cabina es un requisito
4:09
de diseño las ventanas suaves en el
4:11
fuselaje reducen aún más el arrastre
4:15
también es crucial tener en cuenta los
4:17
ángulos de despegue y aterrizaje y
4:19
asegurar apropiadamente el ángulo de
4:21
golpeo en la pista durante el
4:23
despegue ahora entramos con ustedes en
4:26
un avión experimental mc21 cuyo fuselaje
4:29
está está construido de acuerdo con el
4:31
estilo semimonocasco
4:59
usadas en áreas convencionales de la
5:01
góndola y en las motorizadas que son más
5:04
reforzadas se ubican en zonas de altas
5:07
cargas por ejemplo con el montaje de
5:09
alas el cargas del piso de pasajeros
5:12
consiste en barras longitudinales y
5:14
transversales con cuatro guías
5:16
adicionales estas se instalan en la
5:19
cabina del avión con una pulgada de
5:21
separación el suelo es de paneles
5:23
compuestos de panal que son fuertes y
5:26
ligeros la cabina de un avión de
5:28
pasajeros tiene Un diseño hermético
5:30
mediante el cual el sistema de aire
5:32
acondicionado puede mantener una cierta
5:35
presión durante el
5:36
vuelo el fuselaje está sometido a cargas
5:39
cíclicas durante todo el vuelo para esto
5:43
los diseñadores solo usan elementos
5:45
estructurales esenciales minimizando
5:47
orificios y sujetadores y evitando
5:49
esquinas afiladas es esencial
5:51
proporcionar los recursos
5:53
necesarios la comodidad de los pasajeros
5:56
se mide con herramientas especiales los
5:58
medios de comunicación
6:00
se interesan en los muñecos de nieve que
6:02
son tres círculos en la cabeza hombros y
6:04
caderas a mayor tamaño de estos círculos
6:07
mayor es el Confort esto determina el
6:10
número de pasajeros opciones de volumen
6:12
de equipaje de mano y el perfil exterior
6:14
del fuselaje de la bodega de carga
6:17
analicemos la forma el concepto y la
6:20
optimización Cruzada del
6:21
fuselaje más cobre en el fuselaje
6:24
aumenta la resistencia debido al
6:27
arrastre por lo tanto es necesario
6:29
tratar racionalmente el problema de la
6:31
forma de la sección las dimensiones
6:34
deberán garantizar la colocación de la
6:36
carga útil la colocación de los sistemas
6:38
de la aeronave la estructura y también
6:40
deberán reducir al mínimo el espacio
6:43
vacío o no utilizado en el flujo lateral
6:45
afectando al número de pasajeros la
6:47
comodidad el volumen de los estantes
6:49
para el equipaje de mano y la
6:51
optimización que pueda transportarse
6:53
desde paletas divididas o contenedores
6:55
de carga cargados así como la
6:57
optimización en Dinamarca hay una gran
7:00
diferencia entre cuerpos redondos
7:02
rectangulares o compuestos de formas
7:05
infantiles todo depende del tipo de
7:08
avión y su propósito sin embargo en
7:10
términos generales el fuselaje es el
7:13
elemento estructural principal de una
7:15
aeronave y su diseño es una tarea
7:18
fascinante en la fabricación de
7:20
aviones amigos hoy se encuentra con
7:23
nosotros Andre yunusov y conocemos el
7:25
propósito principal del fuselaje su
7:28
diseño y forma antes de la nueva reunión
7:31
Adiós adiós
